高压开关柜及电缆接头温度在线监测系统

更新:2017-11-03 09:46:51      点击:
  • 产品品牌   山东正瑞
  • 产品型号   DCT-6/4
  • 产品描述

    开关柜无线测温 测温电缆...

产品介绍

关键词:开关柜无线测温   触头测温  电缆测温 电缆温度监测 电缆接头测温

 1.开关柜无线测温 现场情况及需求分析
       现场有2个区域需要进行开关柜无线测温和电缆接头温度,实现两个区域温度监测的同时,系统要具有扩展功能,方便以后把电能表的数据接入。
       A区域有3面开关柜需要做开关柜测温,每面开关柜监测6个点,共18个点,另外有21个电缆中间需要进行电缆接头测温。

       B区域有3面开关柜需要做开关柜测温,每面开关柜监测6个点,共18个点,另外有23个电缆中间需要进行电缆接头测温。
       其他区域:电能表分布分散,以后可根据设备改造情况就近接入现场管理机或重新增添管理机,实现电能表的数据集中采集和发布。


 2.高压开关柜测温及电缆接头测温系统各部分简介
       开关柜无线测温监测器(DCT-6G),通过无线采集开关柜触头和电缆出线接头温度,并具有485上传接口。
       开关柜无线测温传感器(DTS-4):感应供电技术的接触式无线测温模式,一次回路电流在20A-5000A之间均能正常工作。

无线温度监测器                  无线温度传感器
       测温电缆监测器(DCT-4):通过有线方式采集带绝缘护层的电缆接头温度,LED循环显示采集的温度数值,并可采集多路开关量信息(离子烟感探测器、明火探测器、红外/微波探测器、浸水传感器),可实现离子烟感探测、明火探测、红外/微波探测、浸水探测、小动物和非法人员的进入等。
      1台采集器可接入两条测温电缆,最多可带128路温度监测点。
      测温电缆传感器(DTS-4):采用美国DALLAS 公司推出的一种可组网的数字式测温传感器(DTS-4),它体积小,电压适用范围宽(3~5V),只有一个数据输入/输出口,属于单总线专用芯片之一。被测温度值直接以“单总线”的数字方式传输,大大提高了系统的抗干扰能力。其内部采用在线温度测量技术,测量范围为-55℃~+127℃, 精度为±0.5℃。

电缆温度监测器  测温电缆传感器
    一条测温电缆最多能带64个温度传感器,最长距离为1200米。
    DH2000通信管理机:通过串口采集现场各个仪表的数据,并将温度等数据通过网络上传到“在线监测数据服务器”;
    在线监测数据服务器(DH2000):安装网络版集中采集软件,采集温度实时数据和历史数据,预留其他仪表采集模块,方便以后接入;
    客户端:显示数据,超限报警,查询历史数据,打印历史曲线,导出数据等;

 3.高压开关柜及电缆接头温度在线监测系统技术方案    把两个地方的电缆和开关柜接点采集温度数据,并通过网络版集中监控软件实时显示和局域网内发布,客户端计算机安装查看软件,可随时查看每个地方的电气设备运行数据。
    在两个区域监测温度的同时,系统要预留扩展功能,方便以后把电能表的数据接入。

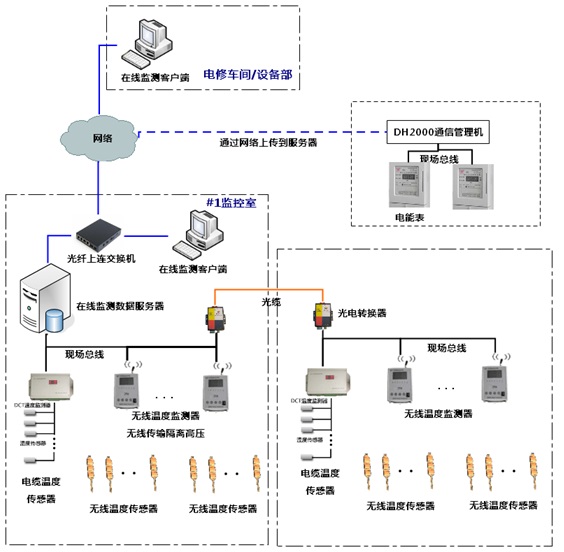

 3.1 高压开关柜测温及电缆接头测温系统现场布置图
开关柜无线测温  开关柜测温 触头测温  电缆测温 电缆温度监测 电缆接头测温
