基于TCP/IP以太网结构的机房监控方案

（一）. 机房监控整体方案设计

根据机房分布和对应的动力环境监控特点，本机房监控方案通过基于TCP/IP以太网将门禁监控、环境监控和视频监控整合在一起，在方案设计中采用了正瑞电子有限公司的DH2000网络化机房综合监控产品，并配备了图像监控及多种环境监测扩展模块。所有的设备的信息采集与控制均通过DH2000系列监控集中管理主机进行。

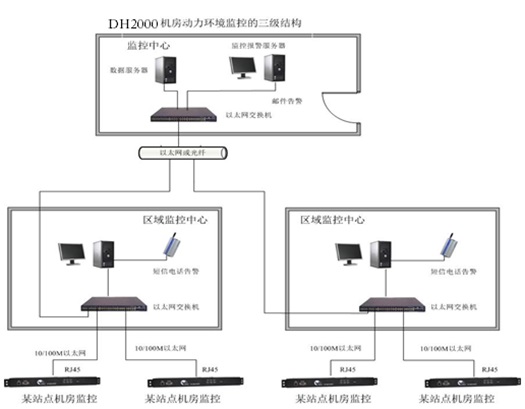

机房监控系统由三级监控系统组成，即省级监控中心，区域监控中心和各站点监控。

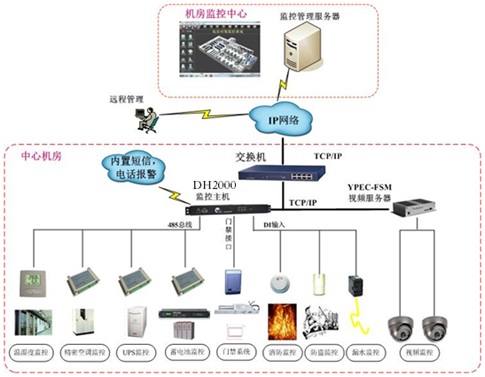

下图是某机房动力环境监控的具体测控部分，主要有DH2000系列监控主机和传感模块组成：

        1) 机房监控前端（SU），各使用1台DH2000系列集中监控管理主机进行环境动力的监控，DH2000系列监控主机基于IP网络进行数据传输，自带8路开关量接口，可连接多个漏水传感器、红外探测器和烟雾传感器，对机房内的漏水情况、安防情况和消防报警情况进行监测；使用现场总线采集控制技术，通过标准的MODBUS协议可以与32个测控模块连接，实现温湿度监测，空调，UPS，市电电量的监测。而且可以通过连接DH2000-MGIO100通用输入输出模块实现相关的自动或联动控制动作，如安防报警时自动打开灯光，视频录像等。

        2)机房监控根据要求可在机房安装视频监控和通过红外探测器进行人员非法入侵的监控，视频监控采用DH2000-VS系列视频服务器和安装红外半球摄像机对机房实际情况进行远程监控，所有的视频管理通过安装在中心机房内监控中心系统进行管理和实时录像。此外我们还可在此基础上设置一定的联动功能，当红外探测器检测到有人员非法进入时，可自动打开灯光和启动视频录像功能，并实时发送报警，提示保安人员过来查看情况。

        3)机房监控使用DH2000中心监控软件，软件包主体是以环境监控及告警联动处理为主的，支持组态图的显示、编辑，有不同的安全权限，可以详细的记录数据，可以方便的进行查询，可以通过网络以邮件、短信、电话语音的形式将告警信息发送个值班人员和主管人员。

        4）机房监控DH2000中心监控系统还包括本公司的门禁管理系统，此门禁管理系统可通过TCP/IP网络本地和远程来集中管理门禁系统，在中心可对实时的管理门禁系统人员卡的管理等功能。

        5）机房监控针对于本系统环境监控的实际状况和具体需求，采用TCP/IP协议，用Ethernet（以太网）为传输通道，集中构建高性能、安全可靠的环境监测系统。

          6）其它用户可通过客户端直接通过内部网实时查看机房内的环境量的监控数据。
